Dalam industri perlombongan dan bahan binaan, penghantar tali pinggang sisi, dengan reka bentuk strukturnya yang unik, telah mengatasi had tali pinggang penghantar tradisional dari segi sudut pengangkutan bahan. Tali sawat ini, melalui kerjasama tepi pengawal dan papan sekatan silang, boleh mencapai pengangkutan-sudut menegak atau besar bahan dalam julat 30 darjah hingga 90 darjah . Pada masa yang sama, ia boleh menghalang penyebaran bahan semasa pengangkutan, menjimatkan ruang dengan berkesan dan meningkatkan kecekapan pengangkutan.

Selain digunakan dalam industri perlombongan dan bahan binaan, ia juga boleh digunakan dalam loji bahan batu dan barisan pengeluaran loji simen. Ia adalah peralatan penghantar yang cekap yang menggantikan penghantar tali pinggang rata tradisional dan lif baldi.

Prinsip Kerja Penghantar Tali Pinggang Batu Kapur

Prinsip teras peralatan ini ialah tali pinggang penghantar gabungan yang terdiri daripada-tepi pelindung berbentuk gelombang dan sekatan silang. Semasa bahagian mendatar, tepi pengawal diletakkan rata, membolehkan bahan jatuh dengan bebas; apabila ia memasuki bahagian condong, tepi pengawal berdiri, bersama-sama dengan partition, membentuk "tong sampah" bebas. Apabila mengangkut batu kapur, daya graviti dan geseran mengunci bahan di dalam tong, dan ia diangkat ke atas bersama-sama dengan tali pinggang penghantar. Struktur tong sampah yang unik boleh menghalang batu kapur berbukit dan berbutir daripada menggelongsor, bergolek atau{4}}semula jatuh semasa proses pengangkutan-tinggi. Walaupun sudut pengangkutan sangat besar, tidak akan ada situasi tumpahan atau kebocoran bahan.

Struktur Penghantar Tali Pinggang Batu Kapur

Limestone Sidewall Belt Conveyor Structure

Butiran

Motor

Bahagian tenaga kinetik dalam sistem penghantar mempunyai ciri-ciri struktur mudah, kebolehpercayaan yang tinggi dan penyelenggaraan yang mudah.

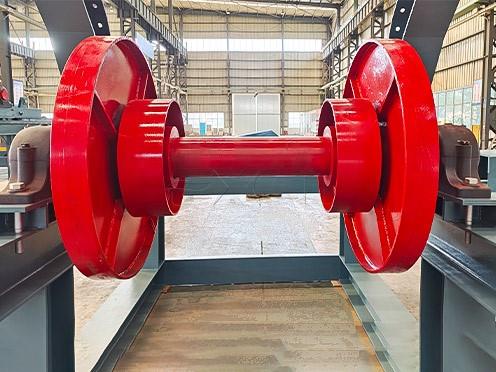

Limestone Sidewall Belt Conveyor Press Pulley

Tekan Pulley

Ia digunakan untuk menukar arah larian tali pinggang penghantar. Roda tekanan terletak pada permukaan atas (permukaan pemuatan) tali pinggang penghantar.

pemalas

Ia digunakan untuk menyokong tali pinggang penghantar dan bahan pada tali pinggang, memastikan operasinya stabil.

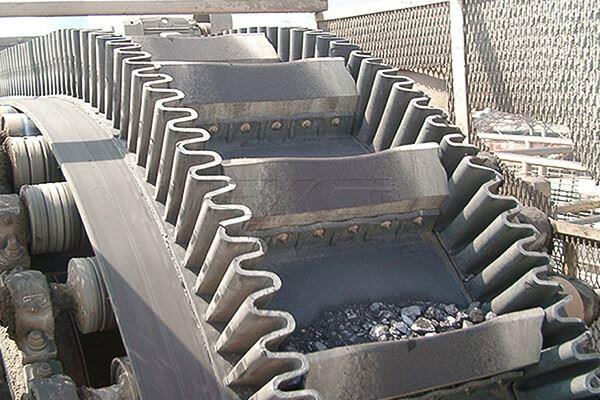

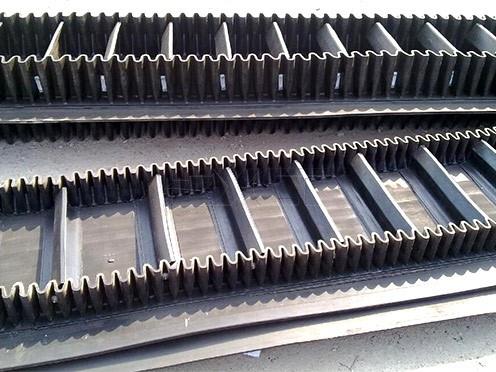

Tali Pinggang Sisi Beralun

Dinding sisi beralun, cleat dan tali pinggang dasar membentuk corong berbentuk-kotak untuk mengangkut bahan, dengan itu membolehkan-pengangkutan sudut besar.

Hubungi Kami Untuk Harga Terbaik

Serahkan keperluan anda dan berbincang dengan salah seorang jurutera teknikal kami tentang projek anda.

Hantar Pertanyaan Sekarang

Ciri Penghantar Tali Pinggang Batu Kapur

Pengangkutan Sudut-Tinggi

Berbanding dengan penghantar biasa, penghantar tali pinggang dinding sisi membentuk ruang tertutup melalui pengadang sisi dan palang -tengah tengah. Ia boleh menyelesaikan masalah batu kapur dan batu hancur tergelincir, bergolek, dan berselerak apabila diangkut pada penghantar tali pinggang biasa dengan cerun yang lebih besar sedikit, memastikan proses pengangkutan yang stabil.

Kurangkan Kos Pelaburan

Reka bentuk dengan kecenderungan yang besar tidak memerlukan peralatan tambahan seperti lif menegak. Ia secara langsung boleh melengkapkan pengangkutan sudut besar-melalui tali pinggang penghantar, mengurangkan jejak peralatan dan pelaburan awal. Ini sesuai untuk perusahaan dengan ruang terhad.

Tahan lasak

Strukturnya diperbuat daripada-kanvas poliester berkekuatan tinggi atau teras dawai keluli, dengan permukaannya dilindungi oleh-bahan getah yang sangat tahan haus. Ia boleh menyesuaikan diri dengan keadaan kerja yang teruk dalam industri seperti perlombongan, sekali gus memanjangkan hayat perkhidmatan.

Menyesuaikan Dengan Ciri-ciri Batu Kapur

Boleh mengendalikan batu kapur, batu hancur dan serbuk dengan ketumpatan pukal 0.5 - 2.5 t/m³ dan saiz zarah 100 - 250 mm. Ia sesuai untuk batu campuran kering dan basah, serta serbuk batu berdebu dan bahan kompleks lain. Ia tidak tersumbat atau mengalir balik.

Struktur Mudah

Struktur keseluruhan adalah mudah. Komponen teras serasi dengan penghantar tali pinggang biasa. Alat ganti sangat serba boleh dan penyelenggaraannya mudah. Berbanding dengan lif baldi dan penghantar pengikis, ia tidak mempunyai kerosakan seperti detasmen corong bahan atau rantaian pecah dan kesesakan, dan sesuai untuk pengeluaran-intensiti tinggi yang berterusan dan tinggi dalam loji bahan batu.

Kebolehsuaian Alam Sekitar yang Tinggi

Ia boleh beroperasi secara stabil dalam persekitaran antara -15 darjah hingga +40 darjah . Ia boleh digunakan dalam pelbagai senario seperti kawasan terbuka, bengkel dan kawasan bahan. Keseluruhan mesin berjalan lancar, menghasilkan sedikit habuk, dan mempunyai bunyi yang rendah.

Pakej & Penghantaran Tali Pinggang Sisi Batu Kapur

Kualiti bermula dengan ketukangan dan dicapai melalui penyampaian. Kami mengemas setiap kilang-produk siap dengan standard yang tinggi dan keperluan yang ketat. Melalui pelbagai lapisan perlindungan dan tetulang yang disasarkan, kami meminimumkan risiko kerosakan semasa pengangkutan. Dedikasi kepada butiran ini adalah semata-mata untuk memastikan bahawa apa yang anda terima bukan sahaja-produk berkualiti tinggi, tetapi juga komitmen kami yang boleh dipercayai yang konsisten.

Limestone Sidewall Belt Conveyor Package Delivery

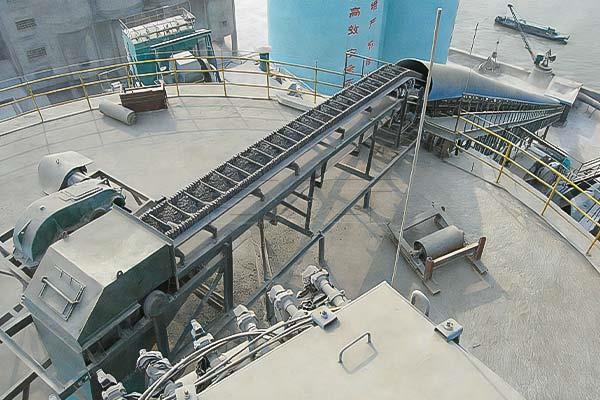

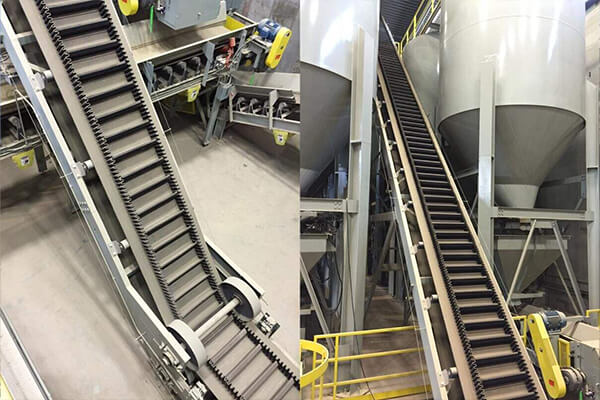

Aplikasi Penghantar Tali Pinggang Batu Kapur

penghantar tali pinggang sisi batu kapur boleh digunakan untuk bahan pukal seperti arang batu, kok, pasir dan kerikil, agregat, pasir, kaca hancur, bahan mentah asfalt, batu, baja, kapur, dll.

5 Sebab Memilih EXCT lLimestone Sidewall Belt Conveyor

Jualan langsung kilang

Bekalan terus dari kilang, menghapuskan pautan tengah, menghasilkan harga yang lebih menguntungkan. Perkhidmatan ini tidak didiskaunkan, membolehkan anda menjimatkan wang, mengurangkan kebimbangan dan bekerja dengan lebih cekap.

Jaminan Kualiti

Kami mempunyai bengkel fizikal kami sendiri. Kami mematuhi piawaian kebangsaan dengan ketat dan menjalankan kawalan proses lengkap dari pengeluaran hingga pemeriksaan. Produk dijamin berkualiti dan berkualiti.

5 Reasons to Choose EXCT Corrugated Sidewall Conveyor

Sokongan Pasukan Teknikal Profesional

pasukan teknikal profesional mereka dengan teliti dan menambah baik peralatan, menyesuaikannya dengan keadaan kerja khusus anda, dan menyediakan panduan teknikal yang komprehensif sepanjang proses untuk memastikan padanan optimum peralatan.

Perkhidmatan Selepas{0}}jualan tanpa gangguan

Respons pantas dalam masa 2 jam, penyelesaian disediakan dalam masa 24 jam, dan ketibaan di tapak dalam masa 48 jam; penggantian dan pembaikan percuma dalam tempoh jaminan 12 bulan, memastikan anda tidak perlu risau.

Parameter Teknikal Umum

Lebar Tali Pinggang (mm)	Ketinggian Dinding Sisi (mm)	Jarak Cleat (mm)	Sudut Kecondongan
			30 darjah	35 darjah	40 darjah	45 darjah	50 darjah	55 darjah	60 darjah	65 darjah	70 darjah	75 darjah	80 darjah	85 darjah	90 darjah
			Kapasiti(m³/h)
500	80	126	42	38	36	31	28	25	22	20	18	16	15	13	11
	80	252	23	20	18	16	14	13	12	-	-	-	-	-	-
	100	126	56	52	48	44	40	36	32	29	26	24	21	19	16
	100	252	34	29	26	23	21	19	17	15	-	-	-	-	-
	120	126	-	-	-	-	58	53	48	44	39	35	32	28	24
		252	49	44	39	34	31	28	25	23	20	-	-	-	-
		378	33	29	25	23	-	-	-	-	-	-	-	-	-
650	100	126	78	73	67	61	56	50	45	41	37	33	30	26	23
	100	252	47	41	36	32	28	26	24	21	-	-	-	-	-
	120	126	-	-	-	-	81	75	68	61	56	50	44	39	34
		252	70	61	54	48	43	39	35	32	29	-	-	-	-
		378	46	40	35	32	-	-	-	-	-	-	-	-	-
	160	252	93	84	75	67	60	54	49	44	40	36	32	28	25
	160	378	64	56	49	44	40	36	32	29	26	24	-	-	-
800	120	126	-	-	-	-	106	98	89	80	72	65	58	51	46
		252	93	80	71	63	56	51	46	42	38	-	-	-	-
		378	61	53	47	42	-	-	-	-	-	-	-	-	-
	160	252	127	115	103	91	82	74	67	60	54	49	44	38	34
	160	378	88	76	67	60	54	49	44	40	35	32	-	-	-
	200	252	-	-	-	-	135	122	110	100	90	81	72	64	55
		378	144	126	111	99	89	80	72	65	60	53	47	42	36
		504	110	96	85	75	-	-	-	-	-	-	-	-	-
1000	160	252	171	154	138	122	110	99	90	81	73	66	59	52	45
	160	378	118	102	91	81	72	65	59	53	48	43	-	-	-
	200	252	-	-	-	-	182	164	148	134	121	108	97	85	75
		378	193	164	149	133	119	108	98	88	79	71	64	56	48
		504	148	129	113	101	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	242	221	200	180	162	144	127	111
		378	273	248	223	199	179	161	146	132	119	107	95	84	73
		504	221	192	170	151	136	-	-	-	-	-	-	-	-
1200	160	252	214	193	173	154	138	124	112	102	92	82	73	65	57
	160	378	148	128	113	101	91	82	74	69	60	-	-	-	-
	200	252	-	-	-	250	228	206	185	168	152	136	121	107	93
		378	243	212	188	167	150	135	122	111	100	90	80	70	61
		504	186	161	143	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	303	278	251	226	203	181	160	136
		378	342	311	280	250	224	202	183	165	149	134	119	105	91
		504	278	241	213	190	170	-	-	-	-	-	-	-	-
	300	336	431	406	380	354	326	296	268	242	218	196	175	154	134
	300	504	350	312	276	246	221	199	180	163	147	132	117	104	90
1400	200	252	-	-	-	301	274	247	224	202	183	164	146	129	112
		378	292	255	226	201	181	163	147	133	120	108	96	85	73
		504	224	194	171	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	365	339	302	272	245	218	192	167
		378	412	374	337	300	270	243	220	199	180	161	143	127	110
		504	334	290	256	228	205	-	-	-	-	-	-	-	-
	300	336	526	495	463	431	397	361	326	295	266	239	213	188	163
	300	504	426	380	336	299	269	243	219	198	178	160	143	126	109
	400	420	756	717	678	673	595	549	500	452	408	366	327	288	250
	400	504	707	661	614	566	515	465	420	380	343	308	274	242	210
1600	200	252	-	-	-	352	320	289	261	236	213	191	171	150	131
		378	341	299	263	235	211	190	172	155	140	126	112	99	86
		504	261	227	200	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	427	390	353	318	286	255	225	195
		378	481	437	393	351	315	284	257	232	209	188	168	148	128
		504	390	339	299	267	239	-	-	-	-	-	-	-	-
	300	336	620	584	546	508	468	426	385	348	314	282	251	222	192
	300	504	503	448	396	353	317	286	259	234	211	189	169	149	129
	400	420	891	846	799	751	701	648	590	533	481	432	385	340	295
	400	504	834	779	724	667	608	548	496	448	404	362	324	285	247
1800	240	252	-	-	-	-	-	488	447	404	364	327	292	257	223
	240	378	550	501	450	401	360	325	294	266	240	215	192	169	147
	300	504	432	387	342	305	274	-	-	-	-	-	-	-	-
		336	681	641	600	558	514	467	422	382	344	309	276	243	211
		504	579	516	456	407	365	300	297	269	243	218	194	172	149
	400	420	1027	974	921	866	808	747	680	614	554	498	444	391	340
	400	504	960	898	835	769	700	632	571	516	466	418	373	329	286
	500	525	1259	1197	1133	1067	999	925	846	765	690	619	552	487	423
	500	735	1094	1006	917	826	741	669	604	546	493	442	394	348	302
