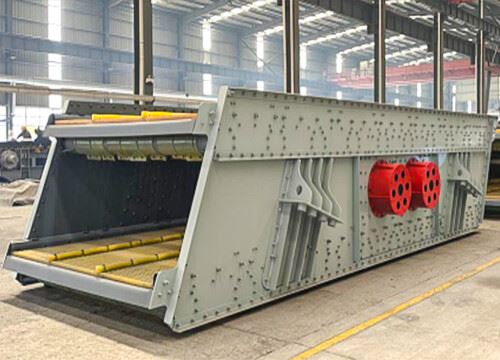

Skrin gerakan bulat ialah peralatan penyaringan bergetar bulat{0}}berbilang lapisan yang sangat cekap yang melakukan gerakan bulat. Ia digunakan secara meluas dalam pelbagai industri seperti perlombongan, bahan binaan, kejuruteraan kimia, dan tenaga. Prinsip kerjanya ialah motor memacu penguja getaran (blok sipi atau aci sipi) untuk berputar pada kelajuan tinggi melalui peranti pemacu, menghasilkan daya emparan, menyebabkan badan skrin bergetar kira-kira dalam gerakan bulat. Bahan-bahan dibuang secara berterusan ke atas dan ke bawah pada permukaan penyaringan condong, dan zarah-zarah yang lebih kecil daripada saiz lubang ayak melalui ayak, dengan itu mencapai pengelasan.
Bagaimanakah Skrin Pergerakan Pekeliling Berfungsi?
Skrin gerakan bulat terdiri daripada badan skrin, plat skrin, penguja getaran, peranti pemacu, spring redaman, sokongan bingkai, motor, sokongan motor, aksesori, dll sebagai komponen utama.
Dua motor digerakkan oleh tali pinggang V-dan peranti pemacu di hujung memacu dua kumpulan penguja getaran untuk berputar ke arah yang sama melalui tali pinggang segerak. Daya emparan yang dijana oleh blok sipi bertindak pada badan skrin, menyebabkan badan skrin bergetar dalam gerakan bulat atau kira-kira bulat. Bahan-bahan pada permukaan skrin sentiasa dibalik dan dilonggarkan, membolehkan bahan yang lebih kecil daripada lubang ayak melepasi ayak dan bahan yang lebih besar daripada lubang ayak dilepaskan dari port nyahcas, sekali gus melengkapkan operasi pengelasan.
Butiran Skrin Gerakan Pekeliling
Kami mengguna pakai gris siri ZYQF-bebibir pelincir-jenis penguja getaran sipi yang dibangunkan secara bebas oleh kami sendiri. Kelebihan teras terletak pada keupayaan untuk melaraskan amplitud kerja secara berterusan dengan menambah atau mengurangkan bilangan blok pengimbang secara fleksibel. Ini bermakna anda boleh memadankan dengan tepat keamatan saringan optimum mengikut sifat bahan yang berbeza dan keperluan pengeluaran pada bila-bila masa, mencapai kecekapan maksimum.
Kami tidak berkompromi dengan komponen teras. Semua galas dipilih daripada galas khas mekanikal getaran yang diimport SKF/FAG Jerman untuk memastikan hayat perkhidmatan yang sangat panjang dan kebolehpercayaan yang sangat baik dalam keadaan yang teruk. Ini memberikan jaminan paling kukuh untuk pengendalian peralatan-intensiti tinggi yang berterusan, dengan ketara mengurangkan risiko masa henti yang tidak dijangka yang disebabkan oleh kegagalan galas.
Pemandu&Gandingan
Reka bentuk menggabungkan pemacu motor akhir dengan penghantaran aci universal pertengahan. Penguja getaran beroperasi secara serentak melalui -tali pinggang V dan tali pinggang segerak. Komponen transmisi dilengkapi dengan penutup pelindung lengkap, yang bukan sahaja memastikan keselamatan operasi tetapi juga memanjangkan hayat perkhidmatan dan memenuhi keperluan peraturan kelajuan bagi keadaan kerja yang berbeza.
Plat Sisi
Ia diperbuat daripada plat bekas kekuatan rendah-aloi tinggi-Q245R, yang dipotong dengan tepat oleh laser dan dibentuk dalam satu langkah. Ketepatan pembuatan mencapai ±0.03mm. Plat sisi disambungkan dengan rivet-kekuatan tinggi untuk mengukuhkan komponen, mengelakkan sepenuhnya ubah bentuk yang disebabkan oleh tegasan kimpalan, memastikan kestabilan dan kebolehpercayaan peralatan semasa operasi-panjang.
Plat Skrin
Mengikut keperluan pemeriksaan yang berbeza, skrin bergetar boleh memilih skrin tenunan, plat skrin poliuretana, plat skrin parut, dan lain-lain. Plat skrin bukan sahaja kecekapan penyaringan yang tinggi, hayat perkhidmatan yang panjang, tetapi juga mudah untuk memasang dan membuka, sangat memendekkan masa penggantian.
Bingkai Skrin
Bingkai skrin dibuat dengan memukau-bahagian keluli berkualiti tinggi dan plat keluli. Bahagian sambungan utama diikat dengan-bolt kekuatan tinggi. Ralat kerataan sokongan permukaan skrin adalah Kurang daripada atau sama dengan 1mm/m². Keseluruhan struktur menjalani rawatan letupan tembakan untuk mencapai tahap kebersihan Sa2.5, dan kemudian disalut dengan-lapisan pelindung tahan haus. Ini memastikan penyelesaian struktur kepada masalah longgar bolt.
Rasuk
Rasuk silang diperbuat daripada paip keluli aloi lancar-berkualiti tinggi, dan bebibir dikimpal sepenuhnya dan{1}}dilepaskan. Plat keluli tahan haus NM500-ditambah pada kawasan tegasan utama. Keseluruhan struktur menjalani pemesinan penyepuhlindapan dan ketepatan untuk memastikan ketepatan tinggi dan kekuatan tinggi, meningkatkan ketahanan haus dan hayat perkhidmatan dengan ketara.
Musim bunga
Spring spiral diperbuat daripada bahan 60Si2Mn dan menjalani proses khas fosfat dan salutan serbuk, menghasilkan prestasi dan kestabilan redaman getaran yang sangat baik. Spring mempunyai hayat reka bentuk lebih 10,000 jam dan dilengkapi dengan lug angkat khusus di bahagian atas untuk penggantian dan penyelenggaraan yang mudah dan cepat.
Ciri Skrin Gerakan Pekeliling
Amplitud boleh laras
Ia menggunakan penguja getaran jenis bebibir-yang menjadikan penyelenggaraan lebih mudah. Keamatan getaran boleh dilaraskan dengan menukar sudut blok sipi, dengan itu mencapai tujuan melaraskan pengeluaran.
Hayat perkhidmatan yang panjang
Plat sisi diperbuat daripada plat keluli berkekuatan tinggi-Q245R rendah-aloi tinggi-tinggi, dan badan dipasang dengan rivet, memastikan plat sisi tidak mempunyai tegasan kimpalan dan menyelesaikan sepenuhnya masalah kelonggaran bolt dari perspektif struktur.
Berjalan lancar
Keseluruhan bingkai skrin bergetar menjalani pemesinan boring dan pengilangan CNC pada kedua-dua belah di Pusat Pemesinan Boring Dan Pengilangan CNC. Penguja getaran mengguna pakai gris siri ZYQF-bebibir pelincir-jenis blok penguja getaran sipi yang dibangunkan dan dihasilkan secara bebas oleh syarikat kami. Ia mempunyai struktur yang ringkas, mudah digunakan dan penyelenggaraan, dan mempunyai prestasi yang stabil dan boleh dipercayai.
Mudah untuk penyelenggaraan
Skrin gerakan bulat menggunakan plat skrin poliuretana, yang mempunyai keanjalan yang baik, kekuatan tinggi, hayat perkhidmatan yang panjang dan tidak terdedah kepada lubang tersumbat. Plat skrin dipasang dengan bolt, menjadikan penggantian mudah.
Serahkan keperluan anda dan berbincang dengan salah seorang jurutera teknikal kami tentang projek anda.
Hubungi Kami Untuk Harga Terbaik
Prestasi Skrin Gerakan Pekeliling
Sisihan kekerapan skrin bergetar tidak melebihi nilai yang ditetapkan iaitu 2.5%.
Perbezaan amplitud titik simetri kotak skrin pada kedua-dua belah tidak lebih daripada 0.5mm, ayunan melintang tidak lebih daripada 1mm.
Ralat relatif sudut arah getaran dua titik simetri tidak boleh melebihi 1 darjah.
Ralat ketinggian mampatan statik spring dua titik simetri selepas pemasangan tidak lebih daripada 3mm.
Kenaikan suhu galas tidak boleh melebihi 40 darjah, suhu tertinggi tidak boleh melebihi 75 darjah.
Dalam satu meter di sekeliling peralatan, hingar-tanpa beban tidak boleh melebihi 75 dB(A).
Pakej Skrin Gerak Pekeliling & Penghantaran
Kami menumpukan pada pengeluaran dan inovasi peralatan memberi makan, menghancurkan, menyaring dan menghantar untuk lombong lubang terbuka, dan kami melayani pasaran luar negara dengan produk berkualiti yang boleh dipercayai dan sistem perkhidmatan yang sempurna. Sehingga kini, produk kami telah dieksport ke lebih daripada 50 negara dan wilayah, termasuk Rusia, Australia, Indonesia, Vietnam, Colombia, Thailand, Turki, Pakistan, Guinea, Mesir, Chile, Amerika Syarikat, Brazil, Malaysia, India, Afrika Selatan, Sepanyol, Bulgaria, Perancis, dsb.
Kes Skrin Gerakan Pekeliling
skrin gerakan bulat untuk agregat digunakan secara meluas dalam pemisahan batu Kuarza, kerikil sungai, Kalsit, Dolomit, Granit, Basalt, Batu Kapur, Diabase, emas, timah, titanium, hematit, bijih besi, arang batu dan mineral lain, dan lain-lain.
Kemudahan Pembuatan
Produk mekanikal berkualiti tinggi, mesti mempunyai peralatan perkakas yang sangat baik. Bagi memastikan ketepatannya dan memenuhi keperluan pesanan yang besar. Henan Excellent Machinery Co.,Ltd memiliki 140 set peralatan profesional, termasuk lima-pusat Pemesinan Gantry-, Pusat Pemesinan Pengoboran Dan Pengilangan CNC, Pusat Pemesinan Menegak, Pusat Pemesinan CNC Menegak, Pusat Pemesinan Gantry, Mesin Pemotong Laser, Mesin Pemotong Paip Laser, Mesin Pemotong Paip Laser CNC, Pusat Kerja Robot Kimpalan Lengthe dll. peralatan pemprosesan dan pembuatan termasuk Bilik Penyembur Alam Sekitar dan peralatan Heat Trea dan Rawatan Haba Permukaan ultra besar.
Kawalan Kualiti yang Ketat
Pada masa ini, EXCT telah lulus sepenuhnya pensijilan sistem kualiti antarabangsa ISO9001-2008, sistem kualiti yang lengkap memastikan bahawa dari pembangunan dan reka bentuk produk, pengeluaran, perolehan dan pembekalan kepada proses jualan dan perkhidmatan telah dikawal kualiti yang berkesan.
EXCT mempunyai pasukan pemeriksaan yang ketat dan mahir untuk memastikan kejayaan kawalan kualiti produk. Jabatan pemeriksaan kualiti mempunyai proses ujian yang ketat yang berjalan melalui peringkat perolehan bahan mentah, pengeluaran dan pemasangan untuk memastikan setiap peralatan yang dihantar kepada pelanggan adalah layak.
Serahkan keperluan anda dan berbincang dengan salah seorang jurutera teknikal kami tentang projek anda.
Dapatkan Penyelesaian Produk Dan Sebutharga Paling Sesuai Secara Percuma!!!
Spesifikasi Teknikal Am
Skrin gerakan bulat EXCT disesuaikan untuk setiap bahan aplikasi untuk menyediakan konfigurasi terbaik dan memenuhi semua keperluan anda. Untuk konfigurasi lanjut sila hubungi jurutera teknikal kami.
|
Model |
Lapisan |
Kawasan |
sudut |
Saiz jaringan (mm) |
Saiz suapan maks (mm) |
Kapasiti |
Kekerapan (rpm) |
kuasa |
Dimensi Keseluruhan (mm) |
|
YA1236 |
1 |
4.3 |
20 |
6-50 |
Kurang daripada atau sama dengan 200 |
75-245 |
845 |
11 |
3757*2364*2456 |
|
2YA1236 |
2 |
4.3 |
20 |
6-50 |
Kurang daripada atau sama dengan 200 |
75-245 |
845 |
11 |
3757*2364*2456 |
|
YA1530 |
1 |
4.5 |
20 |
6-50 |
Kurang daripada atau sama dengan 200 |
80-255 |
845 |
11 |
3184*2670*2280 |
|
YA1536 |
1 |
5.4 |
20 |
6-50 |
Kurang daripada atau sama dengan 200 |
95-310 |
845 |
11 |
3757*2670*2419 |
|
2YA1536 |
2 |
5.4 |
20 |
6-50 |
Kurang daripada atau sama dengan 200 |
95-310 |
845 |
15 |
3757*2715*2419 |
|
YAH1536 |
1 |
5.4 |
20 |
6-50 |
Kurang daripada atau sama dengan 400 |
240-660 |
755 |
11 |
3757*2670*2437 |
|
2YAH1536 |
2 |
5.4 |
20 |
6-150 |
Kurang daripada atau sama dengan 400 |
240-660 |
755 |
15 |
3757*2715*2437 |
|
YA1542 |
1 |
6.3 |
20 |
6-50 |
Kurang daripada atau sama dengan 200 |
110-360 |
845 |
11 |
4331*2670*2655 |
|
2YA1542 |
2 |
6.3 |
20 |
6-50 |
Kurang daripada atau sama dengan 200 |
110-360 |
845 |
15 |
4331*2715*2675 |
|
YA1548 |
1 |
7.2 |
20 |
6-50 |
Kurang daripada atau sama dengan 200 |
125-410 |
845 |
15 |
4904*2715*2854 |
|
2YA1548 |
2 |
7.2 |
20 |
6-50 |
Kurang daripada atau sama dengan 200 |
125-410 |
845 |
15 |
4904*2715*2861 |
|
YAH1548 |
1 |
7.2 |
20 |
6-150 |
Kurang daripada atau sama dengan 400 |
320-780 |
755 |
15 |
4904*2715*2943 |
|
2YAH1548 |
2 |
7.2 |
20 |
30-150 |
Kurang daripada atau sama dengan 400 |
320-780 |
755 |
15 |
4904*2715*2943 |
|
YA1836 |
1 |
6.5 |
20 |
6-50 |
Kurang daripada atau sama dengan 200 |
115-370 |
845 |
11 |
3757*2975*2419 |
|
2YA1836 |
2 |
6.5 |
20 |
6-50 |
Kurang daripada atau sama dengan 200 |
115-370 |
845 |
15 |
3757*2975*2419 |
|
YAH1836 |
1 |
6.5 |
20 |
6-50 |
Kurang daripada atau sama dengan 400 |
290-800 |
755 |
11 |
3757*2975*2437 |
|
2YAH1836 |
2 |
6.5 |
20 |
30-150 |
Kurang daripada atau sama dengan 400 |
290-800 |
755 |
15 |
3757*3020*2437 |
|
YA1842 |
1 |
7.6 |
20 |
6-50 |
Kurang daripada atau sama dengan 200 |
135-430 |
845 |
15 |
4331*3020*2675 |
|
2YA1842 |
2 |
7.6 |
20 |
6-50 |
Kurang daripada atau sama dengan 200 |
135-430 |
845 |
15 |
4331*3020*2675 |
|
YAH1842 |
1 |
7.6 |
20 |
6-50 |
Kurang daripada atau sama dengan 400 |
340-900 |
755 |
15 |
4331*3020*2700 |
|
2YAH1842 |
2 |
7.6 |
20 |
6-150 |
Kurang daripada atau sama dengan 400 |
340-900 |
755 |
15 |
4331*3020*2700 |
|
YA1848 |
1 |
8.6 |
20 |
6-50 |
Kurang daripada atau sama dengan 200 |
150-490 |
845 |
15 |
4904*3020*2861 |
|
2YA1848 |
2 |
8.6 |
20 |
6-50 |
Kurang daripada atau sama dengan 200 |
150-490 |
845 |
15 |
4904*3020*2861 |
|
YAH1848 |
1 |
8.6 |
20 |
30-150 |
Kurang daripada atau sama dengan 200 |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
2YAH1848 |
2 |
8.6 |
20 |
6-150 |
Kurang daripada atau sama dengan 400 |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
YA2148 |
1 |
10 |
20 |
6-50 |
Kurang daripada atau sama dengan 200 |
175-570 |
748 |
18.5 |
4945*3423*3515 |
|
2YA2148 |
2 |
10 |
20 |
6-50 |
Kurang daripada atau sama dengan 200 |
175-570 |
748 |
22 |
4945*3463*3515 |
|
YAH2148 |
1 |
10 |
20 |
30-150 |
Kurang daripada atau sama dengan 400 |
445-1200 |
708 |
18.5 |
4945*3423*3501 |
|
2YAH2148 |
2 |
10 |
20 |
6-150 |
Kurang daripada atau sama dengan 400 |
445-1200 |
708 |
22 |
6092*3463*3501 |
|
YA2160 |
1 |
12.6 |
20 |
6-50 |
Kurang daripada atau sama dengan 200 |
220-715 |
748 |
18.5 |
6092*3423*3674 |
|
2YA2160 |
2 |
12.6 |
20 |
6-50 |
Kurang daripada atau sama dengan 200 |
220-715 |
748 |
22 |
6092*3463*3674 |
|
YAH2160 |
1 |
12.6 |
20 |
30-150 |
Kurang daripada atau sama dengan 400 |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
2YAH2160 |
2 |
12.6 |
20 |
6-150 |
Kurang daripada atau sama dengan 400 |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
YA2448 |
1 |
11.5 |
20 |
6-50 |
Kurang daripada atau sama dengan 200 |
200-650 |
748 |
18.5 |
4945*3728*3473 |
|
YAH2448 |
1 |
11.5 |
20 |
30-150 |
Kurang daripada atau sama dengan 400 |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
2YAH2448 |
2 |
11.5 |
20 |
30-150 |
Kurang daripada atau sama dengan 400 |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
YA2460 |
1 |
14.4 |
20 |
6-50 |
Kurang daripada atau sama dengan 200 |
250-810 |
748 |
30 |
6091*3925*3850 |
|
2YA2460 |
2 |
14.4 |
20 |
6-50 |
Kurang daripada atau sama dengan 200 |
250-810 |
748 |
30 |
6091*3925*3850 |
|
YAH2460 |
1 |
14.4 |
20 |
30-150 |
Kurang daripada atau sama dengan 400 |
645-1500 |
708 |
30 |
6091*3925*3846 |
|
2YAH2460 |
2 |
14.4 |
20 |
30-150 |
Kurang daripada atau sama dengan 400 |
645-1500 |
708 |
30 |
6091*3925*3846 |
Arahan Pemilihan
1.Bahan untuk ditayangkan: ______(Kami akan menghargai jika anda boleh memberikan kami-foto tapak untuk bahan tersebut)
2. Kapasiti pengendalian:______t/j
3.Ketumpatan Pukal: ______t/m3
4. Maks. saiz butiran bahan makanan: ______mm
5.Nombor lapisan: ______
6. Saiz jaringan setiap lapisan: ______mm
7.Peratusan pengagihan zarah:______
sila semak contoh berikut untuk membantu anda memahaminya:
Jika nombor lapisan ialah dua, saiz jaringan setiap lapisan ialah 8 mm dan 3 mm, maka anda akan mendapat 3 jenis produk: X,Y dan Z. X Lebih besar daripada atau sama dengan 8 mm; 3mm Kurang daripada atau sama dengan Y < 8 mm; Z<3mm.
Kami ingin mengesahkan maklumat berikut:
a.Peratusan X dalam keseluruhan bahan:______%;
b.Peratusan Y dalam keseluruhan bahan:______%;
c.Peratusan Z dalam keseluruhan bahan:______%;
8. Apakah peralatan yang digunakan untuk memasukkan bahan ke dalam skrin gerakan bulat :______
9. Apakah peralatan yang digunakan untuk mengeluarkan bahan daripada skrin gerakan bulat : ______
10.Bekalan kuasa berfungsi: ______V ______HZ
11.Adakah skrin gerakan bulat berfungsi bersendirian atau dengan peralatan lain untuk membentuk sistem? Jika membentuk sistem, adakah anda mempunyai reka bentuk awal atau lakaran-tangan? Jika ada, Sila hantar kepada jurutera kami untuk rujukan.
12. Kuantiti yang diperlukan :______
Perkhidmatan Skrin Gerakan Pekeliling
Laporan Kebolehlaksanaan Projek
Reka Bentuk dan Perancangan Tapak
Pemilihan dan Cadangan Model
Pengiraan Pemilihan Model
Pemodelan dan Lukisan 3D
Reka Bentuk Awam
Pemasangan dan Pentauliahan
Diagnosis Jauh
Perkhidmatan Latihan
Jadual Penyelenggaraan
